بوليويل سليم- H110A2
الجيل السابع. كابي ليك ، HDMI ، VGA ، LVDS ، 7 COM
أبرز الملامح
• معالج Intel® Core ™ i7 / i5 / i3 1151 دبوس
منصة بحيرة كابي من الجيل السابع
كفاءة الطاقة منخفضة الجهد الحوسبة الذكية البيئية
• مجموعة الشرائح Intel® H110 ، Skylake Socket-1151 ،
14 منفذ HSIO Lanes (6 فتحات PCIe 2.0)
• معالج رسوميات مدمج HDMI + VGA + LVDS
• DDR4 SO-DIMM لذاكرة تصل إلى 16 جيجابايت
• 2 SATA-6 جيجابت / ثانية ، mSATA-6 جيجابت / ثانية
• عدد 2 MiniPCIe
• شبكة جيجابت LAN
• 4 يو اس بي 3.0 ، 4 يو اس بي 2.0
• 5.1 صوت صوت ALC662
• DC12V أو DC19V 60W أو محول طاقة ذو قوة كهربائية أعلى (معتمد من UL / CE / FCC)
• دعم نظام التشغيل: Windows 8، Windows 10، IoT
• التطبيق: Set Top Box ، الإشارات الرقمية ، POS / Kiosk ، المراقبة ، إلخ.
خيارات وحدة المعالجة المركزية
• معالج Intel® من الجيل السادس / السابع Skylake / Kaby Lake
• سلسلة مقابس LGA1151 بقدرة 35 وات إلى 65 وات TDP
• سلسلة المعالجات Intel® Core ™ i7: i7-6700T / 7700T (35 وات) ، i7-6700 / 7700 (65 وات)
• سلسلة المعالجات Intel® Core ™ i5: i5-6400T / 7400T (35 وات) ، i5-6500T / 7500T (35 وات) ، i5-6600 / 7600 (65 وات)
• سلسلة المعالجات Intel® Core ™ i3: i3-6100T / 7100T (35 وات) ، i3-6100 / 7100 (47 وات)
• سلسلة المعالجات Intel® Dual Core Pentium®: G4400T / G4600T (35 واط) ، G4500T / G4560T (35 واط) ، G4500 / G4600 (47 واط / 51 واط)
• سلسلة المعالجات Intel® Celeron®: G3900T / 3930T (35 واط) ، G3900 / G3930 (51 واط)
• سلسلة مقابس LGA1151 بقدرة 35 وات إلى 65 وات TDP
• سلسلة المعالجات Intel® Core ™ i7: i7-6700T / 7700T (35 وات) ، i7-6700 / 7700 (65 وات)
• سلسلة المعالجات Intel® Core ™ i5: i5-6400T / 7400T (35 وات) ، i5-6500T / 7500T (35 وات) ، i5-6600 / 7600 (65 وات)
• سلسلة المعالجات Intel® Core ™ i3: i3-6100T / 7100T (35 وات) ، i3-6100 / 7100 (47 وات)
• سلسلة المعالجات Intel® Dual Core Pentium®: G4400T / G4600T (35 واط) ، G4500T / G4560T (35 واط) ، G4500 / G4600 (47 واط / 51 واط)
• سلسلة المعالجات Intel® Celeron®: G3900T / 3930T (35 واط) ، G3900 / G3930 (51 واط)
الرقاقة
• معالج Intel® H110 Express
• يدعم معالج الجيل السادس / السابع مقبس 6
• 14 فتحة عالية الأداء (6 فتحات PCIe 2.0)
• يدعم معالج الجيل السادس / السابع مقبس 6
• 14 فتحة عالية الأداء (6 فتحات PCIe 2.0)
مكبر الصوت : يدعم، مع دعم ميكروفون مدمج لمنع الضوضاء
• 1 فتحات DDR4 SO-DIMM
• 2666/2400/2133 ميجاهرتز بدون تخزين مؤقت غير مزود بنظام تصحيح الأخطاء (ECC) (إدخال / إخراج أحادي القناة)
• يدعم حتى 32 جيجا بايت
• 2666/2400/2133 ميجاهرتز بدون تخزين مؤقت غير مزود بنظام تصحيح الأخطاء (ECC) (إدخال / إخراج أحادي القناة)
• يدعم حتى 32 جيجا بايت
الرسومات
• رسومات Intel® HD 530 ، دقة 4K
• الخيار: بطاقة رسومات Intel® HD 630 ، دقة 4K
• منفذ HDMI واحد ، يدعم دقة قصوى تبلغ 1 × 3840 2160 هرتز يدعم إصدار HDMI 30 و HDCP 1.4
• 1 x منفذ VGA
• رأس LVDS 1 ×
• الخيار: بطاقة رسومات Intel® HD 630 ، دقة 4K
• منفذ HDMI واحد ، يدعم دقة قصوى تبلغ 1 × 3840 2160 هرتز يدعم إصدار HDMI 30 و HDCP 1.4
• 1 x منفذ VGA
• رأس LVDS 1 ×
شبكة
• 1 x Realtek® RTL8111F Gigabit (10/100/1000 Mb / s) LAN
• 1 x 3G / 4G-LTE مودم عبر فتحة MiniPCIe بالحجم الكامل (يمكن إقرانها بمقبس SIM)
• استيقظ على LAN ، دعم التمهيد PXE (Diskless)
• الخيار: يمكن إضافة شبكة جيجابت LAN إضافية بواسطة وحدة USB LAN
• 1 x 3G / 4G-LTE مودم عبر فتحة MiniPCIe بالحجم الكامل (يمكن إقرانها بمقبس SIM)
• استيقظ على LAN ، دعم التمهيد PXE (Diskless)
• الخيار: يمكن إضافة شبكة جيجابت LAN إضافية بواسطة وحدة USB LAN
فتحات التوسعة
• فتحتا MiniPCIe بالحجم الكامل (لـ mSATA)
• فتحة واحدة MiniPCIe بالحجم الكامل (لمودم mSATA أو 1G / 3G-LTE)
• فتحة واحدة MiniPCIe بالحجم الكامل (لمودم mSATA أو 1G / 3G-LTE)
طريقة حفظ الهريسة
• 2 x SATA 6Gb / s
• 1 x mSATA 6Gb / s
• 1 x mSATA 6Gb / s
الصوتيات
• Realtek® ALC662 6 قنوات (5.1)
• 2 × 3.5 ملم مقابس صوت ستيريو تناظري
• 2 × 3.5 ملم مقابس صوت ستيريو تناظري
اللوحة الخلفية I / O
• 4 منافذ USB 3.0
• 1 × منفذ HDMI
• 1 x منفذ VGA
• 1 × منفذ LAN
• مقابس صوت 2 × 3.5 ملم
• 1 × موصل طاقة 2.5 مم تيار مستمر
• 1 × منفذ HDMI
• 1 x منفذ VGA
• 1 × منفذ LAN
• مقابس صوت 2 × 3.5 ملم
• 1 × موصل طاقة 2.5 مم تيار مستمر
داخلي I / O
• 4 x موصلات USB 2.0
• 6 رؤوس COM تسلسلية
• 6 رؤوس COM تسلسلية
أخرى I / O
اللوحة الأمامية I / O
وظيفة
BIOS النظام
• AMI® UEFI 64 ميجابايت / BIOS القديم
• دعم الوكالة الدولية للطاقة
• دعم الوكالة الدولية للطاقة
الهيكل

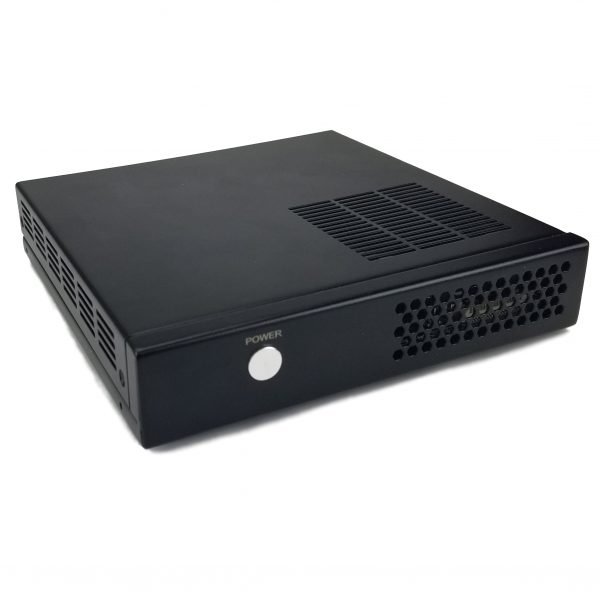

• تصميم صغير 140D مع لوح ألومنيوم ، قابل للتحويل إلى 1U Rackmount
• الأبعاد: 7 بوصة (عرض) × 7 بوصة (عمق) × 1.4 بوصة (ارتفاع) ، الوزن: 3 رطل (صافي) 10 أرطال (الإجمالي مع العبوة)
• التبريد: مروحة وحدة المعالجة المركزية نحيفة مع غرفة التبريد
• اللون: أسود كلون افتراضي ، الخيار: رمادي ، فضي ، ذهبي. لون مخصص آخر متاح
• يدعم VESA ، التثبيت على الحائط أو كتائف الرف
• 140D بدون منافذ USB أمامية 7 بوصة (D) ، 140D2 مع منفذي USB أماميين 2 بوصة (D)
• الخيار: Slim 10 Series 1.4 "Slim

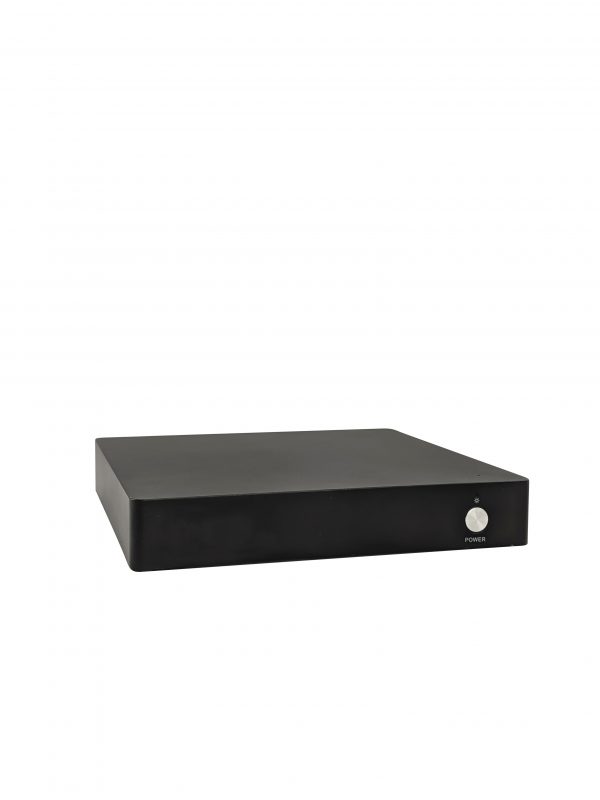

• الخيار: 100F Fanless 1.4 "Slim

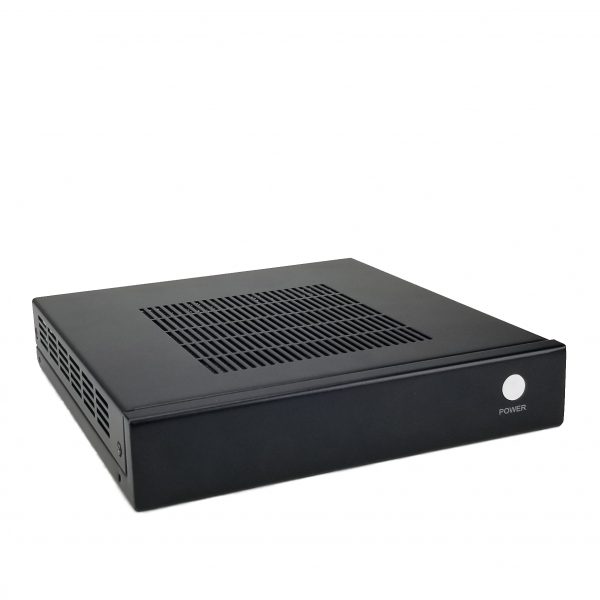

• الخيار: 138D 7 بوصات (عرض) × 7 بوصة (عمق) × 1.38 بوصة (ارتفاع)
• الخيار: 236F3 بدون مروحة
• الأبعاد: 7 بوصة (عرض) × 7 بوصة (عمق) × 1.4 بوصة (ارتفاع) ، الوزن: 3 رطل (صافي) 10 أرطال (الإجمالي مع العبوة)
• التبريد: مروحة وحدة المعالجة المركزية نحيفة مع غرفة التبريد
• اللون: أسود كلون افتراضي ، الخيار: رمادي ، فضي ، ذهبي. لون مخصص آخر متاح
• يدعم VESA ، التثبيت على الحائط أو كتائف الرف
• 140D بدون منافذ USB أمامية 7 بوصة (D) ، 140D2 مع منفذي USB أماميين 2 بوصة (D)
• الخيار: Slim 10 Series 1.4 "Slim
• الخيار: 100F Fanless 1.4 "Slim
• الخيار: 138D 7 بوصات (عرض) × 7 بوصة (عمق) × 1.38 بوصة (ارتفاع)
• الخيار: 236F3 بدون مروحة
مزود الطاقة
• الطاقة: DC12V أو DC19V 60W أو مهايئ طاقة بقوة أكبر 2.5 مم (معتمد من UL / CE / FCC)
• سلك الطاقة: سلك طاقة أمريكي قياسي مضمن ، سلك طاقة أوروبي متوفر كخيار
• التوافق مع Energy Star ، وضع الخمول عند <1W
• سلك الطاقة: سلك طاقة أمريكي قياسي مضمن ، سلك طاقة أوروبي متوفر كخيار
• التوافق مع Energy Star ، وضع الخمول عند <1W
دعم نظام التشغيل
• Windows 7 و Windows 8 و Windows 10 و IoT
تطبيق
• اللافتات الرقمية ، POS / Kiosk ، المرئية / المراقبة ، Set Top Box ، إلخ.
البيئة
• درجة حرارة التشغيل: من 0 إلى +50 درجة مئوية
• درجة الحرارة أثناء عدم التشغيل: -20 إلى +70 درجة مئوية
• الاهتزاز - أثناء التشغيل: 9.8 م / ث 2 (1.0 جيجاهرتز) من 5 إلى 500 هرتز
• الاهتزاز - أثناء عدم التشغيل: 49 م / ث 2 (5.0 ج) 15 إلى 500 هرتز
• الصدمة - أثناء التشغيل: 3,920 م / ث 2 (400 ج) 2 مللي ثانية
• الصدمة - أثناء عدم التشغيل: 8,820 م / ث 2 (900 جم) 1 مللي ثانية
• الرطوبة النسبية للتشغيل: 8٪ إلى 90٪ (بدون تكاثف)
• الرطوبة النسبية أثناء عدم التشغيل: من 5٪ إلى 95٪ (بدون تكاثف)
• MTBF: 100,000،XNUMX ساعة
• FCC ، CE ، RoHS معتمد
• درجة الحرارة أثناء عدم التشغيل: -20 إلى +70 درجة مئوية
• الاهتزاز - أثناء التشغيل: 9.8 م / ث 2 (1.0 جيجاهرتز) من 5 إلى 500 هرتز
• الاهتزاز - أثناء عدم التشغيل: 49 م / ث 2 (5.0 ج) 15 إلى 500 هرتز
• الصدمة - أثناء التشغيل: 3,920 م / ث 2 (400 ج) 2 مللي ثانية
• الصدمة - أثناء عدم التشغيل: 8,820 م / ث 2 (900 جم) 1 مللي ثانية
• الرطوبة النسبية للتشغيل: 8٪ إلى 90٪ (بدون تكاثف)
• الرطوبة النسبية أثناء عدم التشغيل: من 5٪ إلى 95٪ (بدون تكاثف)
• MTBF: 100,000،XNUMX ساعة
• FCC ، CE ، RoHS معتمد
