بوليويل H110AEL2 / i1000A12
الجيل السادس. Intel® Core ™ i6 / i7 / i5 و DP و HDMI و VGA و 3 LAN و 2 COM و 4 SATA و mSATA و MiniPCIe و PCIe x2
أبرز الملامح
• معالج Intel® Core ™ i7 / i5 / i3 / Pentium® 1151pin
منصة Skylake من الجيل السادس
كفاءة الطاقة منخفضة الجهد الحوسبة الذكية البيئية
• مجموعة الشرائح Intel® H110 ، Skylake Socket-1151 ،
14 منفذ HSIO Lanes (6 فتحات PCIe 2.0)
• رسومات Intel® HD 530 ، دقة 4K ، DP + HDMI + منفذ VGA اختياري
• 2 DDR4 SO-DIMM لذاكرة تصل إلى 64 جيجا بايت
• 2 SATA-6 جيجابت / ثانية ، mSATA-6 جيجابت / ثانية
• PCIe x4 ، MiniPCIe
• 2 جيجابت LAN
• 4 يو اس بي 3.0 ، 4 يو اس بي 2.0
• 7.1 صوت صوت ALC887
• DC12V أو DC19V 60W أو محول طاقة ذو قوة كهربائية أعلى (معتمد من UL / CE / FCC)
• دعم نظام التشغيل: Windows 7، Windows 8، Windows 10، IoT، Linux
• التطبيق: Set Top Box ، جهاز الشبكة ، الإشارات الرقمية ، POS / Kiosk ، المراقبة ، مشغل AV ، IP / PBX ، نظام IoT / Edge ، إلخ.
خيارات وحدة المعالجة المركزية
• معالج Intel® من الجيل السادس / السابع Skylake / Kaby Lake
• سلسلة مقابس LGA1151 بقدرة 35 وات إلى 65 وات TDP
• سلسلة المعالجات Intel® Core ™ i7: i7-6700T / 7700T (35 وات) ، i7-6700 / 7700 (65 وات)
• سلسلة المعالجات Intel® Core ™ i5: i5-6400T / 7400T (35 وات) ، i5-6500T / 7500T (35 وات) ، i5-6600 / 7600 (65 وات)
• سلسلة المعالجات Intel® Core ™ i3: i3-6100T / 7100T (35 وات) ، i3-6100 / 7100 (47 وات)
• سلسلة المعالجات Intel® Dual Core Pentium®: G4400T / G4600T (35 واط) ، G4500T / G4560T (35 واط) ، G4500 / G4600 (47 واط / 51 واط)
• سلسلة المعالجات Intel® Celeron®: G3900T / 3930T (35 واط) ، G3900 / G3930 (51 واط)
• سلسلة مقابس LGA1151 بقدرة 35 وات إلى 65 وات TDP
• سلسلة المعالجات Intel® Core ™ i7: i7-6700T / 7700T (35 وات) ، i7-6700 / 7700 (65 وات)
• سلسلة المعالجات Intel® Core ™ i5: i5-6400T / 7400T (35 وات) ، i5-6500T / 7500T (35 وات) ، i5-6600 / 7600 (65 وات)
• سلسلة المعالجات Intel® Core ™ i3: i3-6100T / 7100T (35 وات) ، i3-6100 / 7100 (47 وات)
• سلسلة المعالجات Intel® Dual Core Pentium®: G4400T / G4600T (35 واط) ، G4500T / G4560T (35 واط) ، G4500 / G4600 (47 واط / 51 واط)
• سلسلة المعالجات Intel® Celeron®: G3900T / 3930T (35 واط) ، G3900 / G3930 (51 واط)
الرقاقة
• معالج Intel® H110 Express
• يدعم معالج الجيل السادس / السابع مقبس 6
• 14 فتحة عالية الأداء (6 فتحات PCIe 2.0)
• يدعم معالج الجيل السادس / السابع مقبس 6
• 14 فتحة عالية الأداء (6 فتحات PCIe 2.0)
مكبر الصوت : يدعم، مع دعم ميكروفون مدمج لمنع الضوضاء
• 2 فتحات DDR4 SO-DIMM
• 2666/2400/2133 ميجاهرتز بدون تخزين مؤقت غير مزود بنظام تصحيح الأخطاء (ECC) (إدخال / إخراج ثنائي القناة)
• يدعم ما يصل إلى 64 غيغابايت (ولكن 32 غيغابايت هي الأكثر عملية)
• 2666/2400/2133 ميجاهرتز بدون تخزين مؤقت غير مزود بنظام تصحيح الأخطاء (ECC) (إدخال / إخراج ثنائي القناة)
• يدعم ما يصل إلى 64 غيغابايت (ولكن 32 غيغابايت هي الأكثر عملية)
الرسومات
• رسومات Intel® HD 530 ، دقة 4K
• الخيار: بطاقة رسومات Intel® HD 630 ، دقة 4K
• 1 × DP ، منفذ رسومات 4K 60 هرتز
• منفذ HDMI واحد ، يدعم دقة قصوى تبلغ 1 × 3840 2160 هرتز يدعم إصدار HDMI 30 و HDCP 1.4
• رأس VGA واحد
• الخيار: بطاقة رسومات Intel® HD 630 ، دقة 4K
• 1 × DP ، منفذ رسومات 4K 60 هرتز
• منفذ HDMI واحد ، يدعم دقة قصوى تبلغ 1 × 3840 2160 هرتز يدعم إصدار HDMI 30 و HDCP 1.4
• رأس VGA واحد
شبكة
• شبكة LAN واحدة Intel® I1V Gigabit (219/10/100 Mb / s)
• 1 x Intel® I211AT Gigabit (10/100/1000 Mb / s) LAN
• استيقظ على LAN ، دعم التمهيد PXE (Diskless)
• الخيار: يمكن إضافة شبكة جيجابت LAN إضافية بواسطة وحدة USB LAN
• 1 x Intel® I211AT Gigabit (10/100/1000 Mb / s) LAN
• استيقظ على LAN ، دعم التمهيد PXE (Diskless)
• الخيار: يمكن إضافة شبكة جيجابت LAN إضافية بواسطة وحدة USB LAN
فتحات التوسعة
• فتحة PCI Express 1 x3.0 واحدة
• فتحتا MiniPCIe بالحجم الكامل (لـ mSATA)
• فتحتا MiniPCIe بالحجم الكامل (لـ mSATA)
طريقة حفظ الهريسة
• 2 x SATA 6Gb / s
• 1 x mSATA 6Gb / s
• 1 x mSATA 6Gb / s
الصوتيات
• Realtek® ALC887 8 قنوات (7.1)
اللوحة الخلفية I / O
• 4 منافذ USB 3.0
• 4 منافذ COM تسلسلية (2 RS232,2،485 RSXNUMX)
• 1 منفذ DP
• 1 × منفذ HDMI
• عدد 2 من منافذ LAN
• 1 × موصل طاقة 2.5 مم تيار مستمر
• 4 منافذ COM تسلسلية (2 RS232,2،485 RSXNUMX)
• 1 منفذ DP
• 1 × منفذ HDMI
• عدد 2 من منافذ LAN
• 1 × موصل طاقة 2.5 مم تيار مستمر
داخلي I / O
• 4 x موصلات USB 2.0
• رأس VGA واحد
• رأس VGA واحد
أخرى I / O
اللوحة الأمامية I / O
وظيفة
• رأس 1x4in / 4out GPIO
BIOS النظام
• AMI® UEFI / Legacy BIOS

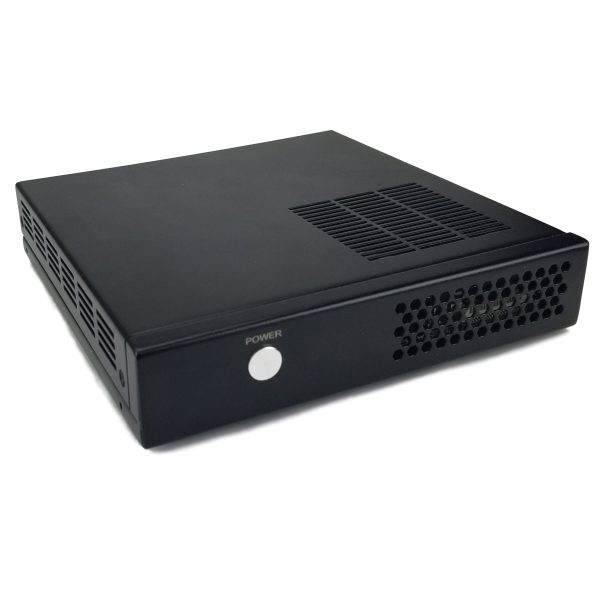

الهيكل
• تصميم صغير 140D مع لوح ألومنيوم ، قابل للتحويل إلى 1U Rackmount
• الأبعاد: 1.4 بوصة (ارتفاع) × 7 بوصة (عرض) × 7 بوصة (عمق) ، الوزن: 3 أرطال (صافي) 10 أرطال (الإجمالي مع العبوة)
• التبريد: مروحة وحدة المعالجة المركزية نحيفة مع غرفة التبريد
• اللون: أسود كلون افتراضي ، الخيار: رمادي ، فضي ، ذهبي. لون مخصص آخر متاح
• يدعم VESA ، التثبيت على الحائط أو كتائف الرف
• 140D بدون منافذ USB أمامية 7 بوصات عمق 140D2 مع منفذين USB أماميين بعمق 2 بوصة
• الخيار: 138D 7 "x7" x1.38H
• الخيار: 175C Case 1.75 "H 175F Fanless 1.75" H
• الخيار: 400R مع فتحة RISER Slot 400S Swap Bay 2x2.5 "
• الخيار: 1000 عامل شكل من الألومنيوم
• الخيار: 1750C مع فتحة
• الخيار: 236F3 بدون مروحة
• الأبعاد: 1.4 بوصة (ارتفاع) × 7 بوصة (عرض) × 7 بوصة (عمق) ، الوزن: 3 أرطال (صافي) 10 أرطال (الإجمالي مع العبوة)
• التبريد: مروحة وحدة المعالجة المركزية نحيفة مع غرفة التبريد
• اللون: أسود كلون افتراضي ، الخيار: رمادي ، فضي ، ذهبي. لون مخصص آخر متاح
• يدعم VESA ، التثبيت على الحائط أو كتائف الرف
• 140D بدون منافذ USB أمامية 7 بوصات عمق 140D2 مع منفذين USB أماميين بعمق 2 بوصة
• الخيار: 138D 7 "x7" x1.38H
• الخيار: 175C Case 1.75 "H 175F Fanless 1.75" H
• الخيار: 400R مع فتحة RISER Slot 400S Swap Bay 2x2.5 "
• الخيار: 1000 عامل شكل من الألومنيوم
• الخيار: 1750C مع فتحة
• الخيار: 236F3 بدون مروحة
مزود الطاقة
• الطاقة: DC12V أو DC19V 60W أو مهايئ طاقة بقوة أكبر 2.5 مم (معتمد من UL / CE / FCC)
• سلك الطاقة: سلك طاقة أمريكي قياسي مضمن ، سلك طاقة أوروبي متوفر كخيار
• التوافق مع Energy Star ، وضع الخمول عند <1W
• سلك الطاقة: سلك طاقة أمريكي قياسي مضمن ، سلك طاقة أوروبي متوفر كخيار
• التوافق مع Energy Star ، وضع الخمول عند <1W
دعم نظام التشغيل
• Windows 7 و Windows 8 و Windows 10 و IoT و Linux
تطبيق
• اللافتات الرقمية ، أمن الشبكات ، POS / Kiosk ، Edge AI ، المرئي / المراقبة ، كمبيوتر الصوت / الفيديو ، Set Top Box ، إلخ.
البيئة
• درجة حرارة التشغيل: من 0 إلى +50 درجة مئوية
• درجة الحرارة أثناء عدم التشغيل: -20 إلى +70 درجة مئوية
• الاهتزاز - أثناء التشغيل: 9.8 م / ث 2 (1.0 جيجاهرتز) من 5 إلى 500 هرتز
• الاهتزاز - أثناء عدم التشغيل: 49 م / ث 2 (5.0 ج) 15 إلى 500 هرتز
• الصدمة - أثناء التشغيل: 3,920 م / ث 2 (400 ج) 2 مللي ثانية
• الصدمة - أثناء عدم التشغيل: 8,820 م / ث 2 (900 جم) 1 مللي ثانية
• الرطوبة النسبية للتشغيل: 8٪ إلى 90٪ (بدون تكاثف)
• الرطوبة النسبية أثناء عدم التشغيل: من 5٪ إلى 95٪ (بدون تكاثف)
• MTBF: 100,000،XNUMX ساعة
• FCC ، CE ، RoHS معتمد
• درجة الحرارة أثناء عدم التشغيل: -20 إلى +70 درجة مئوية
• الاهتزاز - أثناء التشغيل: 9.8 م / ث 2 (1.0 جيجاهرتز) من 5 إلى 500 هرتز
• الاهتزاز - أثناء عدم التشغيل: 49 م / ث 2 (5.0 ج) 15 إلى 500 هرتز
• الصدمة - أثناء التشغيل: 3,920 م / ث 2 (400 ج) 2 مللي ثانية
• الصدمة - أثناء عدم التشغيل: 8,820 م / ث 2 (900 جم) 1 مللي ثانية
• الرطوبة النسبية للتشغيل: 8٪ إلى 90٪ (بدون تكاثف)
• الرطوبة النسبية أثناء عدم التشغيل: من 5٪ إلى 95٪ (بدون تكاثف)
• MTBF: 100,000،XNUMX ساعة
• FCC ، CE ، RoHS معتمد
